Введение в основы печатной платы

Добро пожаловать в увлекательный мир печатных плат (PCB)! В этой статье мы рассмотрим основы печатных плат, включая их компоненты, принципы их работы, используемые материалы, процессы проектирования и производства и многое другое. Итак, давайте углубимся и откроем для себя основные элементы этой невероятной технологии!

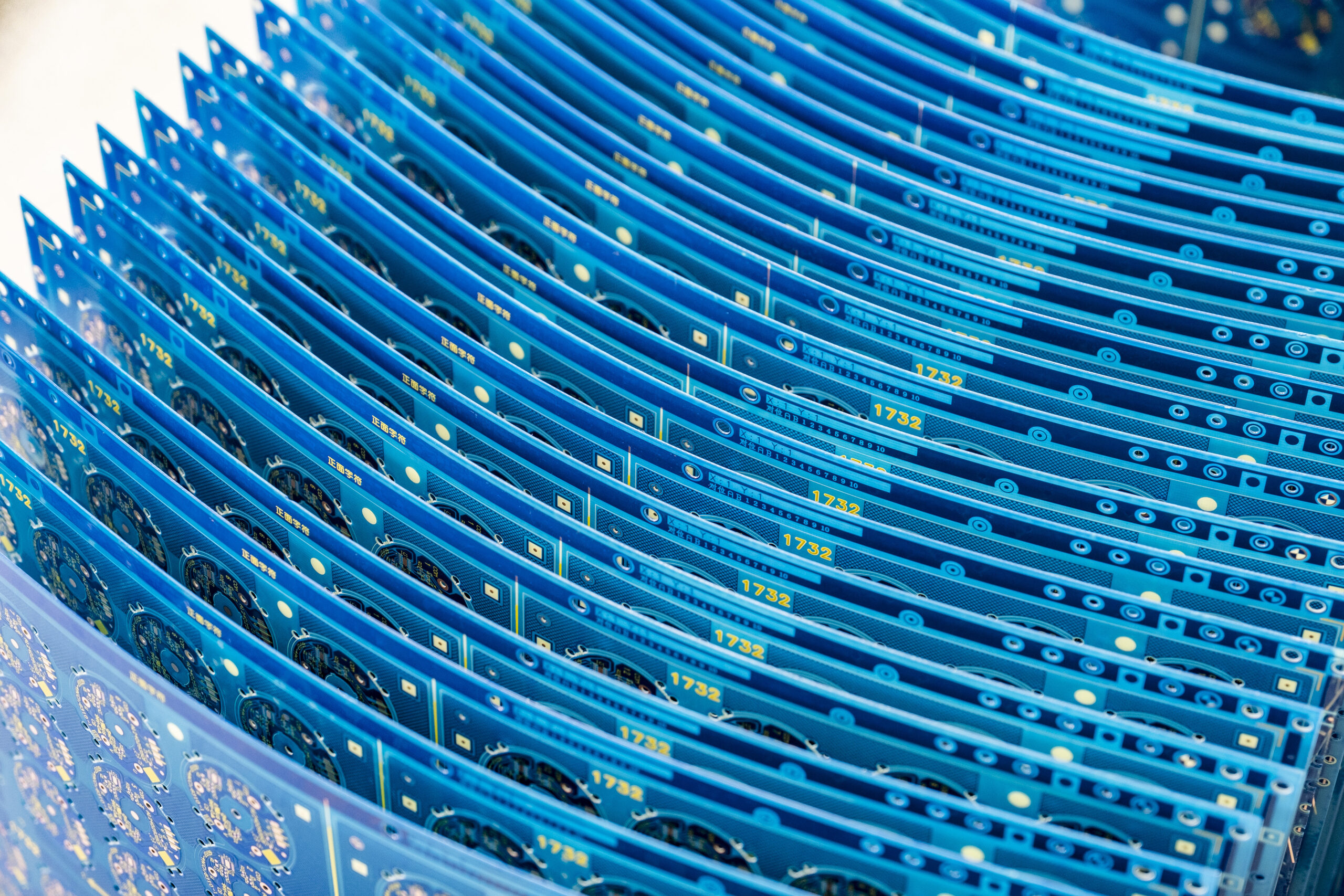

Что такое печатная плата (PCB)?

Печатная плата (PCB) является основой практически всех современных электронных устройств. Он обеспечивает платформу для подключения и поддержки электронных компонентов, таких как резисторы, конденсаторы и интегральные схемы. Механически поддерживая и электрически соединяя эти компоненты, печатные платы позволяют сложным электронным системам работать эффективно.

Компоненты печатной платы

Типичная печатная плата состоит из различных слоев и компонентов, в том числе:

1. Подложка: основной материал, обычно изготовленный из стекловолокна (FR4) или других изоляционных материалов, обеспечивающий механическую поддержку платы.
2. Медные слои: тонкие слои проводящей меди, образующие цепи и соединения между электронными компонентами.
3. Паяльная маска: защитный слой, нанесенный на медь, который предотвращает короткие замыкания и защищает плату от факторов окружающей среды.
4. Шелкография: слой чернил, напечатанный на печатной плате, который содержит метки, символы и другую информацию для облегчения идентификации и сборки.

Типы печатных плат

ПХБ бывают различных форм, в том числе:

1. Односторонние печатные платы: содержат только один слой меди, подходят для простых электронных устройств.
2. Двусторонние печатные платы: имеют медные слои с обеих сторон, что позволяет создавать более сложные схемы и увеличивать плотность компонентов.
3. Многослойные печатные платы: состоят из нескольких слоев меди, разделенных изолирующими материалами, что обеспечивает высокую плотность схем и расширенную функциональность.

Как работают печатные платы?

Схемотехника

Функциональность печатной платы зависит от расположения ее цепей, которые предназначены для достижения определенной цели. Эти цепи состоят из дорожек (медных дорожек), которые соединяют различные электронные компоненты, обеспечивая проток электрического тока и сигналов между ними. Проектирование схемы предполагает создание эффективной компоновки, которая сводит к минимуму помехи сигнала, энергопотребление и общий размер платы, одновременно обеспечивая максимальную производительность и надежность.

Электронные компоненты

На печатной плате монтируются различные электронные компоненты для выполнения определенных функций, таких как обработка данных, усиление сигналов или хранение информации. Эти компоненты могут быть либо сквозными (вставленными в отверстия, просверленные в печатной плате), либо поверхностного монтажа (прикрепляемыми непосредственно к поверхности печатной платы). Выбор между этими двумя методами монтажа зависит от таких факторов, как размер компонента, сложность производства и общие требования к производительности.

Материалы печатных плат

Субстрат

Подложка или базовый материал обеспечивает механическую поддержку и электрическую изоляцию печатной платы. Наиболее часто используемой основой является эпоксидная смола, армированная стекловолокном (FR4), известная своими превосходными изоляционными свойствами, прочностью и долговечностью. Другие материалы подложек включают полиимидные, керамические и печатные платы с металлическим сердечником, каждая из которых имеет свои уникальные преимущества и области применения.

Медные слои

Медные слои образуют цепи и соединения на печатной плате. Толщина этих слоев обычно измеряется в унциях на квадратный фут (унции/фут²), при этом обычная толщина варьируется от 0,5 унций/фут² до 2 унций/фут². Более толстые медные слои используются для приложений с более высоким током или когда требуется повышенное рассеивание тепла.

Паяльная маска

Паяльная маска представляет собой защитный слой, наносимый на медь для предотвращения коротких замыканий и защиты платы от таких факторов окружающей среды, как влага, пыль и химикаты. Он также обеспечивает изоляцию между проводящими дорожками и гарантирует, что во время сборки припой прилипнет только к обозначенным участкам. Паяльные маски обычно изготавливаются из материалов на основе эпоксидной смолы и бывают разных цветов, наиболее распространенным из которых является зеленый.

Шелкография

Шелкография — это слой чернил, напечатанный на печатной плате, на котором размещаются метки, символы и другая информация для облегчения идентификации и сборки. Он может включать обозначения компонентов, индикаторы полярности и логотипы компании. Шелкография обычно белого цвета, но в зависимости от требований к дизайну платы можно использовать и другие цвета.

Процесс проектирования печатной платы

Схематическое проектирование

Первым шагом в процессе проектирования печатной платы является создание схемы, которая представляет собой визуальное представление электронной схемы. Он показывает связи между компонентами и используется в качестве справочной информации на протяжении всего процесса проектирования. Проектировщики используют программное обеспечение для создания схем для создания и редактирования схем, гарантируя учет всех соединений и компонентов.

Дизайн макета

После того, как схема готова, начинается проектирование макета. Это включает в себя расположение компонентов на печатной плате, прокладку медных дорожек для их соединения, а также определение размеров и слоев платы. Дизайнеры используют программное обеспечение для автоматизации электронного проектирования (EDA), также известное как программное обеспечение для автоматизированного проектирования (CAD), для создания и оптимизации макета.

Генерация файла Gerber

После завершения разработки макета дизайнер создает набор файлов, известных как файлы Gerber. Эти файлы содержат подробную информацию о слоях, размерах и размещении компонентов печатной платы, служащую основой для производственного процесса.

Процесс производства печатных плат

Подготовка субстрата

Процесс производства печатной платы начинается с подготовки материала подложки. Для подложек FR4 это предполагает нарезку листов стекловолокна до необходимого размера и ламинирование их слоем меди с одной или обеих сторон.

Нанесение медного слоя

Для многослойных печатных плат дополнительные слои меди добавляются с помощью процесса, называемого гальванопокрытием. Это предполагает нанесение тонкого слоя меди на подложку с помощью электрического тока.

Офорт

Травление — это процесс удаления ненужной меди с печатной платы, оставляя только нужные следы и соединения. Обычно это делается с помощью химического травителя, который растворяет открытую медь, оставляя защищенную медь (покрытую временной маской) неповрежденной. Затем маска снимается, обнажая окончательный рисунок медной цепи.

Применение паяльной маски

Затем на печатную плату наносится паяльная маска для защиты медных дорожек и предотвращения коротких замыканий. Это предполагает покрытие платы тонким слоем материала паяльной маски, который затем отверждается ультрафиолетовым (УФ) светом. Отверстия паяльной маски точно совмещены с медными контактными площадками, что обеспечивает точное размещение компонентов во время сборки.

Шелкография

Слой шелкографии печатается на печатной плате, обеспечивая обозначения компонентов, символы и другую соответствующую информацию. Этот процесс включает в себя трафаретную или струйную печать желаемого текста и графики на доске.

Сверление и маршрутизация

В печатной плате сверлятся отверстия для размещения сквозных компонентов и создания переходных отверстий (электрических соединений между слоями). Для обеспечения точного размещения и размера отверстий используются высокоскоростные сверлильные станки с компьютерным управлением. После сверления печатной плате придается окончательная форма с созданием всех необходимых вырезов и пазов.

Отделка поверхности

Последним этапом процесса производства печатной платы является обработка поверхности, которая включает нанесение защитного покрытия на открытые медные площадки. Обычные виды обработки поверхности включают выравнивание припоем горячим воздухом (HASL), иммерсионное золото методом химического никелирования (ENIG) и иммерсионное серебро. Каждый тип отделки предлагает уникальные преимущества с точки зрения паяемости, коррозионной стойкости и стоимости.

Сборка печатных плат

Сборка печатной платы включает в себя прикрепление электронных компонентов к печатной плате посредством сквозного или поверхностного монтажа. Этот процесс можно выполнить вручную, но для более быстрого и точного размещения компонентов обычно используются автоматизированные сборочные машины. После сборки производится пайка для создания прочных электрических соединений между компонентами и платой.

Тестирование и проверка печатных плат

После сборки печатная плата проходит тестирование и проверку для обеспечения надлежащей функциональности и соответствия стандартам качества. Общие методы тестирования включают визуальный осмотр, автоматический оптический контроль (AOI), рентгеновский контроль и функциональное тестирование. Эти тесты помогают выявить любые дефекты, такие как отсутствие или неправильное расположение компонентов, проблемы с пайкой или короткие замыкания.

Распространенные проблемы с печатными платами и их решения

Некоторые распространенные проблемы с печатной платой включают в себя:

1. Паяные перемычки: возникают, когда припой течет между соседними контактными площадками, создавая короткое замыкание. Решение: Тщательная техника пайки и правильное нанесение паяльной маски.
2. Коррозия меди: вызвана воздействием влаги, химикатов или других факторов окружающей среды. Решение: использование защитных покрытий и правильных методов хранения.
3. Термический стресс: возникает, когда компоненты или трассы подвергаются чрезмерному нагреву, что приводит к проблемам с производительностью или сбоям. Решение: правильное размещение компонентов, радиаторов и тепловых переходов.

Будущие тенденции в технологии печатных плат

Поскольку электроника продолжает развиваться, технология печатных плат также развивается, отвечая новым требованиям. Некоторые будущие тенденции включают в себя:

1. Гибкие печатные платы: изготовлены из гибких материалов, что позволяет использовать инновационные форм-факторы и приложения.
2. Встроенные компоненты: интеграция пассивных компонентов непосредственно в подложку печатной платы, уменьшение размера и повышение производительности.
3. Технология межсоединений высокой плотности (HDI): позволяет создавать более мелкие и сложные печатные платы с повышенной плотностью компонентов и улучшенной целостностью сигнала.

Заключение

Понимание основ работы печатных плат необходимо для всех, кто занимается электроникой, от любителей до профессионалов. От проектирования и материалов до производства и тестирования — каждый аспект процесса изготовления печатных плат играет решающую роль в создании надежных и высокопроизводительных электронных устройств. По мере развития технологий важность печатных плат в нашей повседневной жизни будет только возрастать, что делает эту область интересной для изучения и освоения.

Часто задаваемые вопросы

Какова основная цель печатной платы? Основная цель печатной платы — предоставить платформу для подключения и поддержки электронных компонентов, обеспечивающую эффективную работу сложных электронных систем.

Каковы основные типы печатных плат? К основным типам печатных плат относятся односторонние, двухсторонние и многослойные печатные платы. Односторонние печатные платы имеют один медный слой, двусторонние печатные платы имеют медные слои с обеих сторон, а многослойные печатные платы имеют несколько слоев меди, разделенных изоляционными материалами.

Почему паяльная маска важна при проектировании печатной платы? Маска для пайки важна, поскольку она защищает медные дорожки от коротких замыканий, факторов окружающей среды (например, влаги, пыли и химикатов) и обеспечивает изоляцию между проводящими дорожками. Это также гарантирует, что припой прилипнет только к обозначенным местам во время сборки.

Какие материалы обычно используются в печатных платах? Обычные материалы, используемые в печатных платах, включают эпоксидную смолу, армированную стекловолокном (FR4) для подложки, медь для слоев схемы, материалы на основе эпоксидной смолы для паяльной маски и чернила для слоя шелкографии.

Как разработчики печатных плат обеспечивают функциональность и надежность своих плат? Разработчики печатных плат обеспечивают функциональность и надежность за счет тщательного проектирования схем, выбора компонентов и оптимизации компоновки. Они также следуют передовому опыту в производстве, тестировании и проверке для выявления и решения любых потенциальных проблем.
